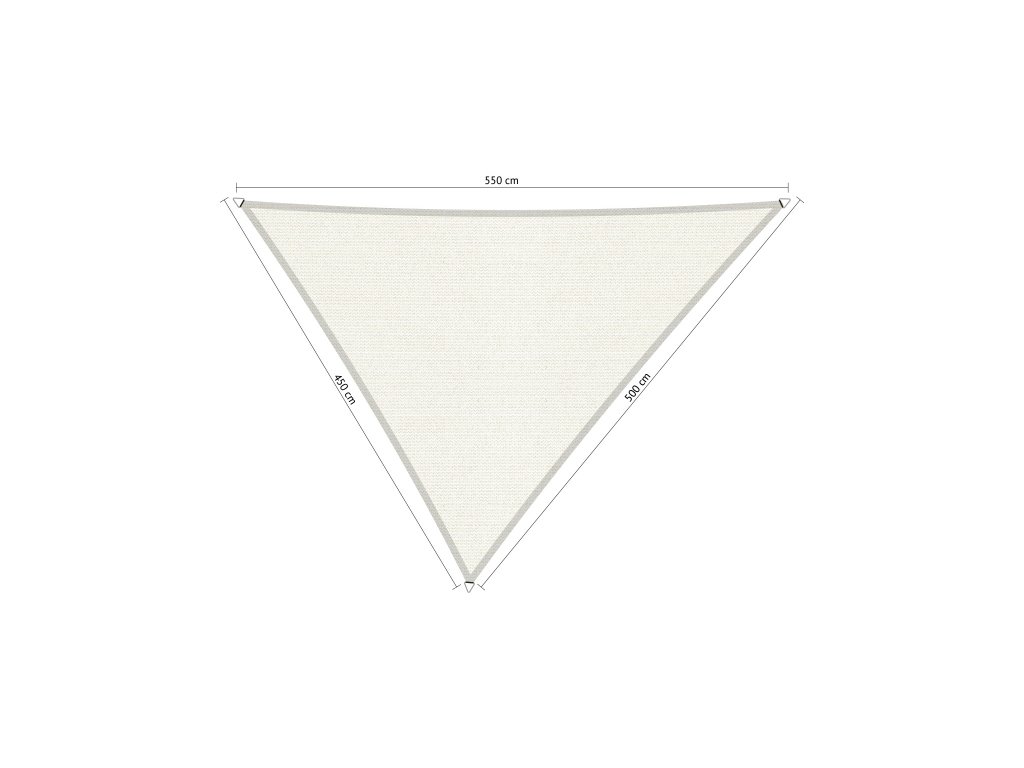

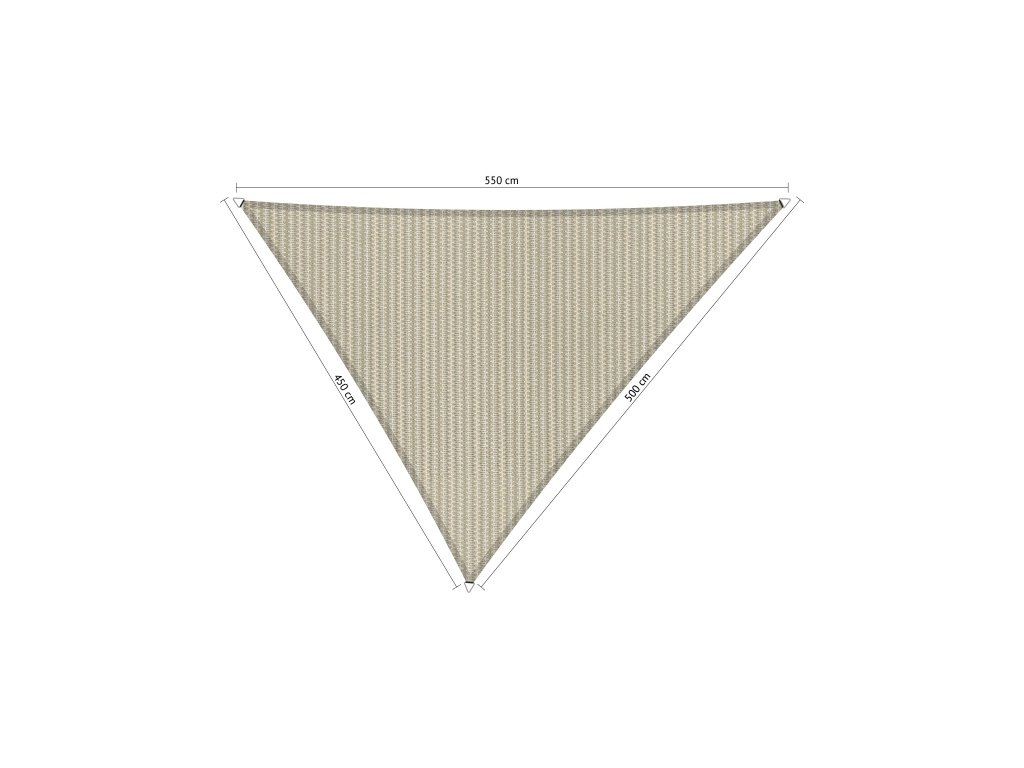

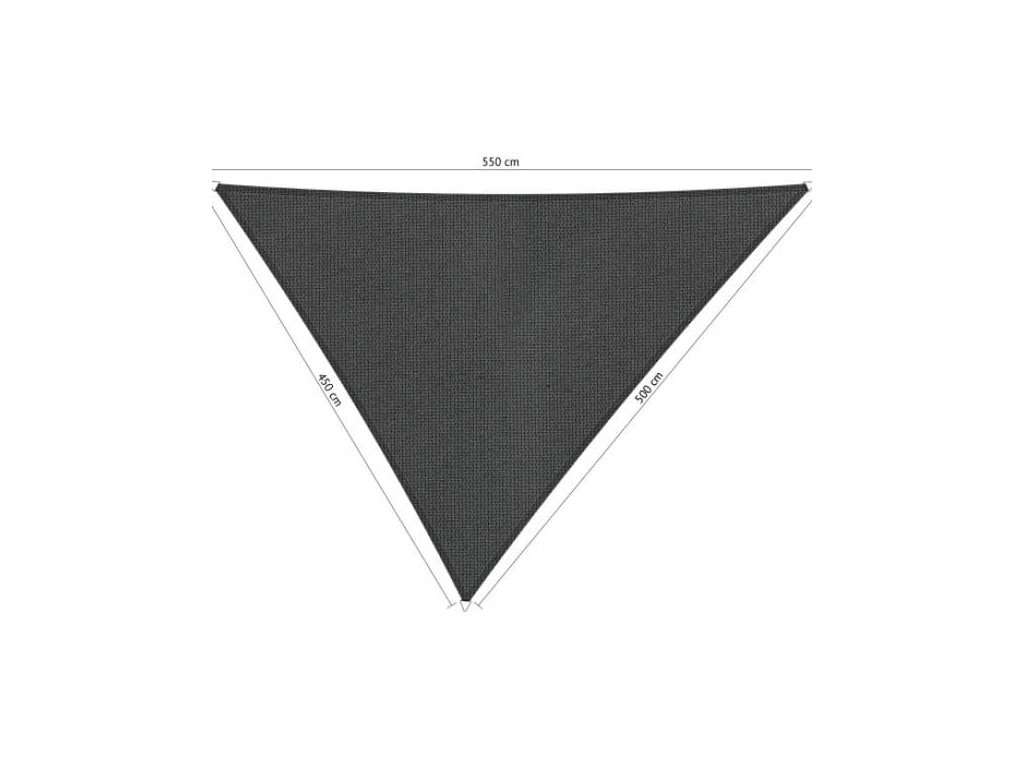

Slnečný Trojuholník nepravidelný Shadow Comfort 4,5 x 5 x 5,5 m

Podrobný popis

Originálna tieniaca plachta trojuholníkového, štvorcového, alebo obdĺžnikového tvaru je určená na zatienenie vášho posedenia na terase či v záhrade.

Slnečná plachta je vyrobená z veľmi odolného tkaného polyetylénu HDPE (High-Density PolyEthylen), z ktorého sa vyrábajú aj vodovodné plastové trubky. Poskytuje až 95% ochranu pred UV žiarením. Látka je hrubo tkaná (vrecovina), stálofarebná, mierne dierkovaná a prepúšťa vodu. Slúži ako ochrana proti slnku na vytvorenie tieňa, nie proti dažďu!

• poskytuje 95% ochranu pred UV žiarením
• hrúbka 250-300 g/m2 HDPE
• vystužené konce na okrajoch
• rohové Delta krúžky vyrobené z nehrdzavejúcej ocele triedy 316
• ľahko sa inštaluje
• odolná voči plesniam
• ľahko sa čistí teplou vodou, mäkkou kefou a jemným mydlom
• stálofarebná
• môže zostať vonku celosezónne (marec-september)
• záruka 5 rokov
• plachty majú vykrojené strany (hĺbka krivky je cca 5% z dĺžky pozdĺžnej strany)
• pri sile vetra nad 5 Beaufort škály (cca 30 km/h) odporúčame plachtu zvesiť, aby nedošlo k jej poškodeniu


Látky

• HDPE sa vyrába z ropy
• HDPE je 100% recyklovateľné
• Odolné voči UV žiareniu
• Použiteľné pri teplotách -40 až +80 °C
• Intenzita UV žiarenia sa meria v Kly (kilo-langley na cm2 / rok)
• UV radiácia v Strednej Európe je na úrovni 100 Kly za rok (ak má plachta UV stabilitu 1.000 Kly, znamená to že má životnosť cca 10 rokov)
• Svetlá látka - prepúšťa viac tepla, avšak je menej priehľadná
• Tmavá látka - zadržiava viac tepla, avšak je viac priehľadná

Vyšpecifikujte si miesto inštalácie

Je dôležité, aby ste si presne určili miesto inštalácie tieniacej plachty ešte predtým, než začnete s vŕtaním.

Majte na pamäti nasledujúce body:

• Rozmery tieniacej plachty + miesto pre šponovák (minimálne 25 cm na každom rohu. Ak má plachta 5x5m potrebujete min. priestor 5,5 x 5,5m)
• Výšku dverí otvárajúcich sa von. Aby vám plachta nezavadzala v otváraní dverí.
• Konštrukčná pevnosť upevňovacích bodov (ideálne kotviť do železobetónu ako veniec, deka, preklad alebo drevený krov)
• Umiestnenie stĺpov, ktoré musia byť v sklone 10-15˚
• Poloha slnka v rôznych časových úsekoch dňa

Určite správne montážne body

Rozložte plachtu na zem tam, kde chcete mať tieň a preneste kotviace body podľa obrázka A. Potencionálne montážne body zahŕňajú stenu (ideálne železobetón), stĺp, alebo dokonca strom. Dôležité je, že upevňovacie body musia byť pevné a stabilné a musia smerovať do stredu tieniacej plachty (musia ležať kdekoľvek na uhlopriečkach).

Ponechajte aspoň 25 cm priestoru medzi každým rohom tieniacej plachty a montážnym bodom, aby sa vytvorila tzv. napínacia rezerva. Merajte z perspektívy pohľadu zhora, kým je plachta roztiahnutá na zemi. Na preklenutie dlhšej vzdialenosti medzi okom plachty a kotviacim bodom na stene, môžete použiť nerezovú oceľovú reťaz. Odporúčame nerobiť takéto predĺženie dlhšie ako 120 cm. Nikdy nepoužívajte gumové popruhy, nakoľko by mohlo dôjsť k veľkému nadvihovaniu a prevísaniu plachty vo vetre.

Nepremokavé tieniace plachty

B zaveste nepremokavú plachtu v sklone 30 %. Odporúča sa sklon 30 cm na 1 m dĺžky tieniacej plachty, aby dažďová voda stekala z plachty bez stagnácie. Hromadeniu vody na tieniacej plachte treba neustále predchádzať. Pri trojuholníku, ale aj pri štvorci a obdĺžniku odporúčame dávať dole iba jeden roh, nie dva !!

Slnečné plachty

Tieto perforované tieniace plachty môžu byť zavesené buď v sklone alebo vodorovne. Slnečné tienené plachty vám umožnia vytvoriť rôzne variácie. Môžete napríklad pripevniť jednu uhlopriečku štvorcovej tieniacej plachty vyššie a druhú nižšie na vytvorenie efektu sedlovej strechy C.

Použitie stĺpov

Ak potrebujete jeden alebo niekoľko stĺpov na namontovanie tieniacej plachty, môžete si vybrať drevený, oceľový alebo hliníkový stĺp. Ak nie je stĺp vybavený posuvným očkom, môžete použiť hliníkovú koľajničku 1m ktorú jednoducho priskrutkujete k stĺpu D. Koľajnička vám umožní polohovať plachtu nižšie, či už pri odvode vody (pri vodeodpudivej plachte) alebo proti zapadajúcemu slnku (pri všetkých plachtách). Odporúčame stĺp osadiť 80 cm E do pôdy. Stĺpiky by mali byť podľa možnosti vložené do pôdy pod uhlom 10 až 15 stupňov.

Základ - betón

Stĺpiky odporúčame umiestniť do (rýchlo tuhnúcej) betónovej pätky F. Tam, kde chcete stĺpik situovať, vykopte jamu s rozmermi približne 40 x 40 cm a hĺbkou 80 cm. Na dno otvoru položte hrubú dlažobnú dosku alebo štrkovú vrstvu cca 10cm. Zmiešajte rýchloschnúci betón podľa pokynov na obale a vložte stĺpik pod uhlom 10 až 15 stupňov od stredu jamy.

Používajte správne kotviace a upevňovacie prvky

zostavili sme pre vás špeciálne nerezové sety pre uchytenie trojuholníkových, štvorcových a obdĺžnikových plachiet. Pre menšie tieniace plachty do 4 metrov odporúčame sety s napínákmi M8. Pre väčšie plachty nad 4m odporúčame sety s napínákmi M10.

Kompletný montážny set z nerezovej ocele AISI 316 pre montáž trojuholníkové plachty

A   3x nerezový napínák  M8x120 / M10x155
B   3x nerezová karabínka M8x80
C   3x nerezová platňa s očkom
D   1x nerezová reťaz 2m

Kompletný montážny set z nerezovej ocele AISI 316 pre montáž štvorcovej a obdĺžnikovej plachty

A   4x nerezový napínák M8x120 / M10x155
B   4x nerezová karabínka M8x80
C   4x nerezová platňa s očkom
D   1x nerezová reťaz 2m

Kladkový set pre rýchle zvesenie pachty

kladkový set je ideálny pre situácie, kde sa plachta často zvesuje, napr. reštaurácie alebo na iné miesta. Jeden set je určený pre jeden roh plachty (úchytný bod).

E    1x kladka s nerezovými časťami
F    1x karabína M4x40 (na pripevnenie kladky k platni pomocou očka)
G   1x karabínka pre ľahké pripevnenie šnúry k plachte
H   1x stopka pre jednoduché napnutie a odpojenie lana
I     1x čierna šnúra odolnej voči poveternostným vplyvom s priemerom 6mm o dĺžke 4m

Kotvenie do zateplenej fasády

Na kotvenie do zateplenej fasády, odporúčame použiť materiál z lokálneho železiarstva. Závitovú tyč o priemere 14-18 mm. Pri menších priemeroch môže dochádzať k vibrovaniu tyče a tým droleniu zatepľovacieho plášťa. Veľkosť vrtáka by mala byť o 2 mm väčšia ako je priemer závitovej tyče. Kotviaci bod (dieru) vždy umiestňujte do železobetónu, ako je deka, alebo preklady nad dverami/oknami. Na ukotvenie závitovej tyče v diere použite chemickú kotvu. Prípadne sieťku s chemickou kotvou. Po dôkladnom vytvrdnutí, prebytočnú dĺžku tyče zrežte a naskrutkujte na závit oko. Eventuálne je možné plachtu kotviť aj do krovu. Nie však do podhľadu alebo sadrokartónu.

Druhou možnosťou je upevniť roh plachty na PLATŇU S OKOM, ktorá je uchytená chemickou kotvou 4-ma tenšími závitovými tyčami o priemere 10-12 mm.


* návod na montáž do zateplených fasád berte ako naše odporúčanie. POHODA NA TERASE ani firma FABU s.r.o. nenesie zodpovednosť za použitie tohto postupu, nesprávnu montáž, alebo inštaláciu do nevhodného povrchu. Na posúdenie vhodnosti tohto riešenia vo vašich priestoroch, zavolajte odbornú firmu, alebo prenechajte montáž kvalifikovanému montážnikovi.

** pri sile vetra nad 5 Beaufort škály (cca 30 km/h) odporúčame plachtu zvesiť, aby nedošlo k jej poškodeniu.

*** pozorovanie z praxe - pokiaľ meteorologický ústav nevydal varovanie, že má prísť víchrica, plachty sme nesťahovali a nápor vetra zvládli v poriadku. Tým, že boli inštalované horizontálne, tak vo vetre plachta pôsobila ako nôž a rezala vzduch. Iba sa hojdala hore a dole.

Tip na montáž

pred prvým použitím napínáka, odporúčame závity namazať pre ľahšie otáčanie.

Napnutie plachty

Tieniacu plachtu pevne napnite, aby bola stabilná vo vetre. Záhyby na tieniacej plachte (dôsledok toho, že bola zložená v balení) sa v priebehu pár týždňov vyrovnajú.

• Pravidelne kontrolujte napínáky a ich napnutie
• Plachtu odporúčame používať v období od marca do septembra
• Slnečné plachty sa ľahko čistia pomocou mäkkej kefy a jemného mydla
• Keď sa plachty nepoužívajú, skladujte ich v suchom prostredí
• Odporúčame odstrániť tieniacu plachtu pri silných veterných podmienkach
• Do blízkosti alebo pod plachtu neumiestňujte gril, terasový ohrievač ani otvorený oheň
• Použitie určitých chemikálií môže skrátiť životnosť tieniacej plachty
• Slnečnú plachtu neperte v práčke

Ak budete postupovať podľa vyššie uvedených pokynov, užijete si svoj tieň a pohodu na terase.

Nesedia vám štandardné veľkosti?

V tom prípade vám môžeme vyrobiť plachtu na mieru. Pre vyšpecifikovanie rozmerov kontaktujte nášho tieňového experta telefonicky +421 908 798 783 alebo E-mailom info@pohodanaterase.sk
